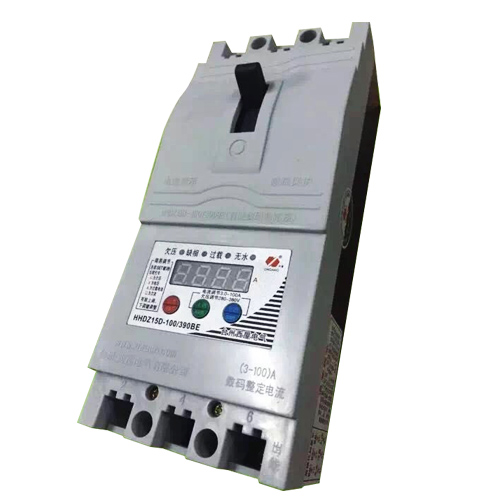

HHDZ15D-100/390BE智能数码断路器（潜水泵保护开关）
电流跟踪[3-100A]手动调节
一、概述
HHDZ15D-100/390BE系列智能数码断路器（简称水泵保护器），适用于50HZ，电压380V及以下供电电路中电动机的控制电路，当电机潜水泵的主电路出现缺相，缺水，过载，欠压，欠功率，ABC三相不平衡，堵转等非正常状态时，能启到用时断开开关快速可靠的保护电机水泵。
 断路器采用电流检测技术供电和单片机为核心的智能化，数字化取样有结构简单，动作可靠具有无功耗、免维护、寿命长等特点。
 断路器采用电流倍率控制下启动过程中延时避让技术，当电动机在正常电流倍率范围内启动时启动避让时间有效；当电流机电流倍率超出电流率范围和断相启动时，启动避让时间无效；电机将得到快速保护。
 二、主要技术数据
 断路器采用高精度数码拨码整定方式，直接根据电机铭牌标定的额定电流值来设定断路器的整定电流，具有准确、直观、方便的优点。
 本开关的组成邮银触点、灭弧系统、分励脱扣器，操作机构系统及进口芯片组成，壳体由高阻燃及耐冲击塑脂合成，使用寿命长，主要用于交流50、60HZ，三相400V的电机、水泵所有动力电源控制系统之用，达到人性化智能呵护。
 保护动作时间：当电动机工作电流大于额定电流值的1.25倍时断路器的延时为14S 0.3S，具有良好的择时限特性。
整定电流误差；≤0.5％±过载动作时间；
60S断相保护：当三相电源任一相电源断线时和T<2S
 堵转保护：当工作电流达到整机电流8倍以上时T<0.5S
 ABC三相不平衡保护：三相中任一相电流差T<10S
 欠压保护：动作电源在35 70%时,额定工作电源T<110S
 缺水保护：当水泵工作缺水时T<180S
 欠功率保护：当水泵工作空载时T<180S
 三、产品使用说明：
 1.安装调整:
 a)断路器可用螺钉固定在平面上。
 b)直接根据电机的铭牌标定的额定电流进行精态整定；设置拨码数值与电机额定电流值相对应。
 c)在断路器正常情况下板动操作机构（合闸），使电源接通，电源指示灯此时分离脱扣器开锁不工作，当电流过载，线路电流出现故障时，过电流指示灯亮，集成电路产生信号，由分离脱扣器系统产生工作吸合，完成智能断路器的分断保护作用，出现以上问题需检查电流及动力设备方可合闸，否则开关分离系统烧毁。
 2.注意事项：
 a)保护器的输出接口为固态交流电动机，故检测其通断特征时，不能用万能电表测量；为了保证开关的可靠性，输入的电流不能小于3A，电动机的电流值。
 b)保护动作后,检查故障。当执行保护动作使电机电流被切断后，在未查明和排除故障原因前，不请允许立即起动电机，以免因带故障，造成开关内置线圈烧坏。
3.参数设置
设置参加请查看数码监控器的 各种参数，
1 长按设置键3秒 进入设置模式，数码管在 闪烁，U为 欠压 、V为电压、A为电流、Q为欠流。<<RAISE上调和CUT下调>>为设定你需要的 保护电机的参数。一般欠压设定300伏，低于300伏2分种自动跳闸。欠流设定由客户电动机的电流值50％来确定，《也可以由客户来自己设定》。

2故障代码显示；缺相A为1E.   B为2E .   C为3E  .欠流为4E.  过载为5E.  欠压为.  6E，《开关设定好之后按设置键3S进入存储状态》
